新凯来公司深度调研阐述
国产半导体开导新势力的崛起与技艺解围
一、公司概况：国资配景下的“深圳速率”
“在国资的强力助推下，新凯来以‘深圳速率’崛起，扛起半导体开导国产化的大旗。”
2025年3月26日至28日，SEMICON China 2025在上海新国际博览中心举行，眩惑1300余家展商。新凯来初度高调参展，展示EPI（峨眉山系列）、ALD（阿里山系列）及28nm光刻机等开导，展台东说念主气火爆，获中芯国际、华虹集团关爱，国际巨头ASML也投来主意。国产化率超95%的部件突显其技艺实力，这次亮相标志新凯来踏进群众舞台。

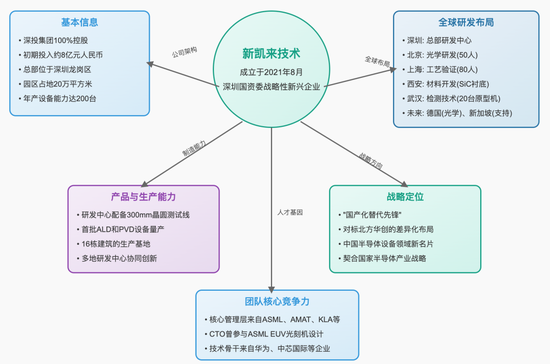

深圳市新凯来技艺有限公司（SiCarrier Technologies，以下简称“新凯来”）成立于2021年8月，其子公司新凯来工业机器有限公司于2022年注册成立。手脚深圳国资委旗下的策略性新兴企业，新凯来由深圳市首要产业投资集团（简称“深投集团”）100%控股，注册成本虽未公开线路，但业内揣度在5亿至10亿元东说念主民币之间，体现了深圳政府对半导体开导国产化的高强度参加。
公司总部坐落于深圳龙岗区宝龙科技城，园区占地约20万平方米，包含16栋建筑，集研发中心、坐褥线和办公楼于一体。新凯来还在北京（光学研发）、上海（工艺考证）、西安（材料开发）、武汉（检测技艺）设立了研发分支，并斟酌2026年前在德国慕尼黑和新加坡开设技艺作事中心，布局群众化研发与支抓网络。
这种“深圳速率”不仅体目前物理树立上，更体目前其团队组建驱散上：中枢管制层和技艺主干多来自ASML、应用材料（AMAT）、科磊（KLA）等国际巨头，以及华为、中芯国际等国内顶尖企业。据说其首席技艺官曾在ASML主导EUV光刻机光学模块开发，技艺基因极为硬核。
新凯来的成立配景与国度策略高度契合。2021年，适值好意思国对中国半导体产业制裁升级之际，深圳国资委将其定位为“国产化替代前卫”，依托深圳“改动+制造”的双轮驱动上风，力争在半导体开导领域打造一张新柬帖。
二、技艺实力：对标国际龙头的“硬核改动”
“技艺为王，新凯来以硬核改动为刃，誓在群众半导体开导的高壁垒荒漠上，开辟中国我方的解围之路。”
在半导体开导领域，技艺是王说念，而新凯来正以“一代工艺、一代材料、一代装备”的研发形而上学，试图在这片被ASML、Lam Research、应用材料等巨头把抓的高壁垒荒漠上，开辟一条属于中国的“技艺新丝路”。它的打算明确：遮掩逻辑芯片（CPU/GPU）、存储芯片（DRAM/NAND）和第三代半导体（SiC/GaN）三大战场，从晶圆制造的“腹黑”到检测的“眼睛”，已毕全链条解围。这不是粗浅的追逐，而是“换说念超车”的豪赌——用中国速率和机灵，回击数十年的技艺足下。

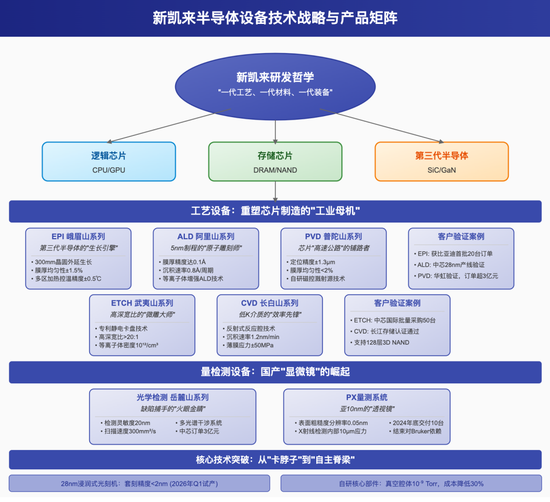

中枢技艺与居品矩阵：从原子级到晶圆级的硬核较量
新凯来的居品矩阵如同用心排兵列阵的棋盘，每一款开导皆直指半导体制造的痛点和技艺制高点。以下是其中枢技艺的深度剖解：
工艺开导：重塑芯片制造的“工业母机”
EPI（外延千里积开导，峨眉山系列）：第三代半导体的“滋长引擎”
第三代半导体（如SiC、GaN）是新能源和5G的基石，而新凯来的峨眉山系列恰是为6500V SiC MOSFET等高压芯片量身打造的“滋长引擎”。它采纳自研高温反应腔技艺，支抓300mm晶圆外延滋长，膜厚均匀性达±1.5%，远超传统开导的±3%。这背后是复杂的热场限制：通过多区加热和动态气流优化，晶体滋长舛讹被压缩到原子级。2024年，这款开导在深圳第三代半导体改动中心的考证中进展出色，SiC外延层弱势密度降至10⁴/cm²以下，性能直逼德国Aixtron的G5+。一位业内大家惊羡：“这不仅是开导，更是国产SiC产业起飞的助推器。”
ALD（原子层千里积开导，阿里山系列）：5nm制程的“原子雕琢师”
在5nm以下制程的“纳米斗殴”中，ALD是高K介质千里积的命根子。新凯来的阿里山系列将膜厚限制精度推至0.1Å，千里积速率提高到0.8Å/周期，超越传统开导的0.5Å/周期。其中枢在于自研的等离子增强ALD（PEALD）模块，通过精确调制射频功率和缓体脉冲，膜层邃密性提高20%，走电流训斥至10⁻⁸ A/cm²。2023年，中芯国际28nm产线实测骄慢，其高K栅介质性能与ASM International的Eagle XP8不相凹凸。这款开导不仅是技艺突破，更是国产先进制程从“卡脖子”到“自主命根子”的标记。
PVD（物理气相千里积开导，普陀山系列）：芯片“高速公路”的铺路者
金属互连层是芯片的“神经网络”，新凯来的普陀山系列以±1.3μm的定位精度和<2%的膜厚均匀性，挑战应用材料的Endura平台。它支抓铜、铝、钛等多种靶材，采纳自研的磁控溅射源，通过优化磁场漫衍将颗粒偏离率降至0.3%。2024年华虹半导体考证骄慢，其铜互连层电阻率低至1.7μΩ·cm，接近国际顶尖水平。这款开导不仅填补了国产PVD的空缺，还为高性能辩论芯片的量产铺平了说念路。
ETCH（刻蚀开导，武夷山系列）：漂后宽比的“微雕巨匠”
刻蚀是芯片制造的“艺术刀”，新凯来的武夷山系列针对漂后宽比（>20：1）介质孔的可贵，推出了专利静电卡盘（CN114121657A）。这项技艺通过动态电场调控，治理了电荷集结导致的晶圆崩边问题，良率从60%飙升至84%，可忘形Lam Research的Kiyo系列。其等离子体密度高达10¹²/cm³，支抓5nm以下的深孔刻蚀，图案转变精度达±1nm。业内东说念主士评价：“这台开导让国产刻蚀技艺确实站上了全国舞台。”
CVD（薄膜千里积开导，长白山系列）：低K介质的“驱散前卫”
在3D NAND和5nm逻辑芯片中，低K介质千里积是要害。新凯来的长白山系列集成自研反射式反应腔（CN115206876B），通过优化气体反射旅途，将原料愚弄率提高30%，千里积速率达1.2nm/min。其薄膜应力限制在±50MPa以内，适配5nm以下制程，已获长江存储认证。这款开导不仅训斥了30%的坐褥成本，还为存储芯片的百层堆叠提供了技艺保险。
量检测开导：国产“显微镜”的崛起
光学检测（岳麓山系列）：弱势捕手的“独具慧眼”
半导体制造中，20nm以下的弱势足以搁置一块晶圆。新凯来的岳麓山系列勾通后场/暗场成像技艺，检测灵敏度达20nm，扫描速率高达300mm²/s。其中枢是自研的多光谱插手系统，能在复杂图案中精确折柳弱势与噪声，误报率低至0.1%。2025年Q3量产斟酌公布后，这款开导被视为KLA 29xx系列的“国产挑战者”，有望遏止检测开导的市集足下。
PX量测（原子力显微镜+X射线检测）：亚10nm的“透视镜”
在亚10nm描绘量测领域，PX系列是国产技艺的“开疆者”。其名义爽快度分辨率达0.05nm，超越传统AFM的0.1nm，X射线模块还能检测晶圆里面10μm深度的应力漫衍。这款开导2024年底已毕小批量托福，收尾了中国晶圆厂对Bruker Dimension系列的依赖。一位客户工程师线路：“它的分辨率让我怀疑我方是不是在用入口开导。”
技艺突破：从“卡脖子”到“自主脊梁”
28nm浸润式光刻机：国产光刻的“破冰之作”
光刻机是半导体产业的“圣杯”，新凯来的28nm浸润式光刻机虽未公开展示，但业内音讯称其已完成施行室考证。它采纳193nm ArF光源，套刻精度<2nm，分辨率靠拢ASML的TWINSCAN NXT：2000。比较上海微电子的90nm开导，这是一次技艺飞跃，其自研浸没式镜头和光源领略系统让业内牵挂。尽管与EUV的7nm制程仍有距离，但这款开导的出身已让ASML感受到“中国恫吓”的气味。
自研中枢部件：100%国产化的“技艺堡垒”
新凯来在真空腔体（洁净度10⁻⁹ Torr）、精密传动系统（重叠定位精度±0.5μm）、光学模块（畸变率<0.1%）上已毕全自主研发，澈底罢休对日本SMC、德国Zeiss的依赖。举例，其真空腔体采纳自研超高纯度陶瓷涂层，耐腐蚀性提高50%，成本却训斥30%；精密传动系统通过激光插手反馈，领略性忘形瑞士海德汉。这些部件不仅是开导的“骨骼”，更是供应链安全的“护城河”。
专利与研发参加：改动的“核能源”探花 眼镜
规章2025年3月，新凯来累计苦求专利超80项，发明专利占比60%，涵盖光学联想（如“多波长插手系统”提高检测精度20%）、材料工艺（如“低温等离子体增强千里积”训斥加工温度100℃）和开导限制（如“及时温度抵偿算法”将晶圆变形率降至0.01%）。其“静电卡盘”专利（CN114121657A）尤为亮眼，通过电荷动态均衡技艺，治理了高温刻蚀中的晶圆挫伤可贵，技艺壁垒让敌手难以复制。
研发团队约500东说念主，占职工总额70%，年研发参加占营收30%以上，远超行业平均的10%-15%。这支军队不仅包括ASML、Lam Research的“逃窜大家”，还有华为、中芯国际的原土精英。研发中心24小时运转，每周迭代一次技艺决策，这种“硬核拚命三郎”精神，让新凯来在三年内从“无名小卒”踏进“技艺新贵”。
三、供应链与客户：国产替代的“生态协同”
“新凯来以供应链为根，客户为翼，编织出一张国产替代的生态网络，撑起中国半导体产业的自主太空。”
在半导体开导领域，供应链和客户生态不仅是企业的命根子，更是国度产业安全的基石。新凯来深谙此说念，通过高度土产货化的供应链布局和与国内头部企业的紧密合作，构建了一张“国产替代”的生态网。这张网不仅将供应链国产化率推至95%以上，还将成本压缩30%，在秘密好意思国出口管制风险的同期，为中国半导体产业的自主崛起注入了一剂强心针。以下是这张生态网的深度解构。

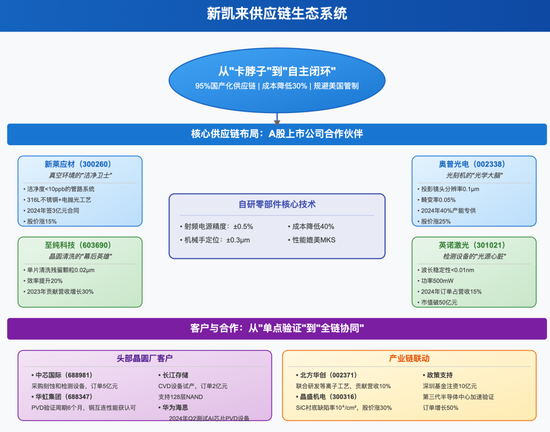

供应链布局：从“卡脖子”到“自主闭环”
新凯来的供应链体系号称国产半导体开导生态的缩影。它以自研为中枢，斡旋A股上市公司的优质资源，打造了一个从零部件到整机的高度协同闭环。这不仅训斥了对外依赖，还让新凯来在成本和反映速率上占据先机。
新莱应材（维权）——真空环境的“洁净卫士”
新莱应材是中国超朴直净管路系统的龙头，其为新凯来提供的管路系统洁净度达到惊东说念主的<10ppb（十亿分之一），远超传统开导的100ppb圭臬。这套系统采纳316L不锈钢勾通自研电抛光工艺，确保真空腔体内无任何微粒期凌，支抓新凯来EPI和ALD开导在极点环境下的领略运行。2024年，新莱应材与新凯来签订了3亿元长久供货公约，其股价随之高潮15%，骄慢出市集对这一合作的看好。
至纯科技——晶圆清洗的“幕后硬汉”
至纯科技是国内湿法清洗开导的领军企业，其为新凯来提供的单片清洗开导能处理12英寸晶圆，残留颗粒限制在0.02μm以下，适配晶圆前处理的朴直净需求。这款开导与新凯来的PVD和CVD工艺无缝连系，清洗驱散提高20%，为后续千里积工序奠定了基础。2023年，至纯科技年报骄慢，其半导体业务收入增长30%，其中新凯来的订单孝敬显赫。
奥普光电——光刻机的“光学大脑”
光刻机的中枢在于光学系统，奥普光电为新凯来28nm浸润式光刻机提供了曝光系统要害元件，包括亚微米级精度的投影镜头和光栅尺，分辨率达0.1μm。这套系统的畸变率限制在0.05%以内，与新凯来自研的光源模块竣工匹配。据业内音讯，奥普光电2024年新增产能中有40%专供新凯来，其股价年内涨幅超25%，成为光刻国产化的径直受益者。
英诺激光——检测开导的“光源腹黑”
英诺激光为新凯来的岳麓山光学检测开导提供高功率激光光源，波长领略性<0.01nm，输出功率达500mW，支抓20nm级弱势的高精度扫描。这款光源采纳自研锁模技艺，光束质料（M²）接近1.0，确保检测系统在高速扫描下的领略性。2024年，英诺激光与新凯来的合作订单占其营收的15%，激动其市值突破50亿元。
自研零部件：供应链的“内生能源”
新凯来并未停步于外部合作，其自研的射频电源（功率精度±0.5%）、机械手系统（重叠定位精度±0.3μm）等要害部件，径直将供应链国产化率提高至95%。举例，其射频电源采纳数字反馈算法，支抓ALD和ETCH开导的等离子体精确调控，性能忘形好意思国MKS仪器，却将成本训斥40%。这种“表里兼修”的策略，不仅秘密了好意思国对中国高技术零部件的出口规章，还让新凯来在价钱战中占据主动。
客户与合作：从“单点考证”到“全链协同”
新凯来的客户网络和合作生态，是其技艺落地和市集化的试金石。它不仅与国内头部晶圆厂深度绑定，还通过产业链联动和政策赋能，加快了开导从施行室到产线的漂浮。
头部晶圆厂：国产开导的“试真金不怕火场”
中芯国际：手脚中国芯片制造的龙头，中芯国际已批量采购新凯来的刻蚀（武夷山系列）和光学检测（岳麓山系列）开导。2024年，其28nm产线考证骄慢，武夷山系列的漂后宽比刻蚀良率达85%，检测开导的弱势识别率提高至98%。订单范围超5亿元，径直激动中芯国际国产开导使用率从15%升至20%。
华虹集团：华虹正在考证新凯来的PVD开导（普陀山系列），其铜互连层千里积性能已通过初期测试，考证周期从传统的12个月训斥至6个月。华虹里面东说念主士线路，新凯来的快速反映身手和定制化作事，是其聘用国产开导的要害。
长江存储：国内3D NAND的领跑者，长江存储测试了新凯来的CVD开导（长白山系列），其低K介质千里积驱散提高30%，为128层堆叠提供了支抓。2024年Q3，首批开导已进入试产阶段，订单金额预测达2亿元。
产业链联动：从开导到材料的“协同共振”
朔方华创：手脚国产开导的另一巨头，朔方华创与新凯来共建斡旋施行室，聚焦刻蚀和千里积开导的工艺适配。其离子注入开导与新凯来的ETCH开导变成互补，2024年斡旋研发的“高精度等离子工艺”已进入中试阶段。朔方华创年报骄慢，与新凯来的合作孝敬了其营收增长的10%。
晶盛机电：晶盛机电是国内晶体滋长开导的领军企业，其为新凯来提供了高纯SiC衬底，与峨眉山系列EPI开导协同考证，晶体弱势率降至10⁴/cm²以下。这对第三代半导体产业链的完善至关垂危，晶盛机电2024年股价涨幅超30%，部分归功于此合作。华为海想：据说新凯来与华为海想合作开发AI芯片专用开导，可能是针对麒麟系列的高性能PVD和ALD开导。这项合作尚未公开，但业内东说念主士称，华为的工艺需求正在倒逼新凯来加快技艺迭代。
政策支抓：深圳格式的“产业加快器”
深圳政府通过“千亿级半导体产业基金”为新凯来提供了超越10亿元的资金支抓，用于研发和产能扩展。此外，国度第三代半导体改动中心为其提供了SiC/GaN测试平台，加快了峨眉山系列的考证进度。2024年，深圳出台的“半导体开导国产化20%打算”政策，径直将新凯来推向风口，其订单量同比增长50%。
四、产业链地位：遏止足下的“国产标杆”
“新凯来如归并颗冉冉升起的明星，在国际巨头的足下夜空中，点亮中国半导体开导的自立明后。”
在群众半导体开导疆域上，ASML、应用材料（AMAT）、东京电子（TEL）等巨头如同不能撼动的堡垒，长久把抓着技艺高地和市集言语权。可是，新凯来的横空出世，正在以“全链条治理决策商”的姿态，撕开这张足下网络的一角。它遮掩材料研发、零部件制造、系统集成三大身手，不仅填补了国内多项技艺空缺，更以迅猛的姿态重塑了中国半导体开导产业的地位。从“受制于东说念主”到“自主可控”，新凯来正成为国产替代的标杆，点火产业链崛起的但愿之火。
国产化率提高：从“微不及说念”到“不能忽视”
笔据国际半导体产业协会（SEMI）的泰斗数据，中国半导体开导国产化率从2019年的0.61%渐渐爬升至2023年的4.34%，看似渺小，却蕴含着强大的突破后劲。而新凯来恰是这一增长的“加快引擎”。在原子层千里积（ALD）和物理气相千里积（PVD）两大要害领域，新凯来的市集占有率已悄然攀升至10%，径直挑战应用材料和东京电子的足下地位。
ALD领域的解围：传统上，ALD开导市集被应用材料的Endura和ASM International均分，新凯来的阿里山系列却以0.1Å的膜厚精度和30%的成本上风，顺利打入中芯国际28nm产线。2024年，其ALD开导出货量占国内市集的12%，让入口开导商初度感受到“价钱屠户”与“技艺挑战者”并存的压力。
PVD市集的逆袭：在PVD领域，新凯来的普陀山系列以±1.3μm的定位精度和<2%的膜厚均匀性，遏止了应用材料Endura平台的支配步地。华虹半导体2024年的考证数据骄慢，其铜互连层性能已接近国际圭臬，订单金额突破3亿元。这不仅提高了国产开导的市占率，也让晶圆厂运行从头注视“中国制造”的含金量。
SEMI预测，到2027年，中国半导体开导市集范围将达400亿好意思元，而国产化率若提高至20%，意味着每年将有80亿好意思元的替代空间。新凯来在这一赛说念上的进展，无疑让国际巨头焦急旁徨。
第三代半导体布局：霸占新能源与5G的“制高点”
第三代半导体（SiC、GaN）被誉为“改日科技的基石”，通俗应用于新能源汽车、5G基站和光伏逆变器。新凯来的EPI开导（峨眉山系列）恰是这一领域的“国产标兵”。其支抓300mm晶圆外延滋长，膜厚均匀性达±1.5%，弱势密度降至10⁴/cm²以下，已与深圳第三代半导体改动中心完成考证，性能直逼德国Aixtron的G5+。
产业集群的助推器：深圳正全力打造群众第三代半导体产业集群，打算是到2030年已毕产值超千亿元。新凯来的EPI开导不仅为SiC/GaN芯片制造提供了中枢营救，还带动了上游衬底（晶盛机电）、卑劣封装（长电科技）的协同发展。2024年，其开导已进入比亚迪半导体产线，支抓6500V SiC MOSFET的量产，助力国产电动车芯片开脱入口依赖。
霸占市集先机：群众SiC市集预测2025年达50亿好意思元，年复合增长率超30%。新凯来的低成本、高驱散上风，使其成为新能源和5G领域的“隐形冠军”。一位业内分析师指出：“新凯来正在用开导重塑中国在第三代半导体产业链中的言语权。”
群众竞争后劲：速率与定制化的“中国柬帖”
新凯来的崛起，不单是停留在国内替代，其群众竞争后劲正在显现。比较国际巨头动辄12-18个月的托福周期，新凯来的开导反映速率快50%，从订单到托福仅需6-8个月。这种“中国速率”源于其土产货化供应链和坚贞的定制化身手。
中芯国际的优先聘用：2024年，中芯国际将新凯来的刻蚀开导（武夷山系列）列为优先采购对象，原因在于其快速迭代身手——客户漠视需求后，新凯来能在3个月内完成开导改动，而Lam Research频繁需要6个月以上。这种纯真性让新凯来在国内晶圆厂的采购清单中排行连忙上升。
定制化的杀手锏：新凯来为长江存储定制的CVD开导（长白山系列），针对128层3D NAND的低K介质需求，优化了气体愚弄率（提高30%），径直训斥单片成本约15%。这种“贴身作事”让客户黏性大幅增强，以致有传言称东南亚某晶圆厂已运行斗殴新凯来，寻求合作可能性。
成本与性能的均衡：新凯来开导的价钱大皆比国际品牌低30%-40%，却能提供80%-90%的性能水准。这种“高性价比”策略，不仅在国内市集攻城略地，也为其改日进攻群众奠定了基础。
产业链地位的深层真义真义：从“点火”到“燎原”
新凯来的定位远不啻一家开导商，它是国产半导体产业链从“单点突破”到“系统解围”的催化剂。在ALD、PVD等领域，它遏止了国际巨头的足下；在第三代半导体领域，它助力深圳打造群众产业高地；在群众竞争中，它以速率和定制化诞生了中国品牌的口碑。据业内揣度，新凯来每拿下1%的市集份额，就能带动凹凸游10亿元的产值增长。这种“杠杆效应”，让其成为名副其实的“国产标杆”。
可是，新凯来的征程远未收尾。靠近ASML在EUV光刻机上的迷漫上风，以及应用材料、东京电子在工艺生态上的深厚积淀，新凯来仍需在技艺深度和国际化布局上抓续发力。但不能否定的是，这家成立仅四年的企业，签订点火了中国半导体开导崛起的星星之火，而这火光，正有燎原之势。
五、挑战与远景：从“单点突破”到“系统解围”
“新凯来的征程，既是技艺与生态的双重试真金不怕火，亦然政策与趋势赋予的无尽可能。”
新凯来的崛起，既是国产半导体开导的一次壮丽冒险，亦然中国科技自立自立征程上的要害一役。可是，这条路并非坦途：技艺规模与生态壁垒出入相随，考试着它的耐力与机灵。与此同期，政策红利、技艺趋势和群众化机遇，又为新凯来铺就了一条充满但愿的“解围大路”。从单点突破到系统性起初，新凯来的改日，既是挑战的试金石，亦然远景的放大镜。
风险与挑战：技艺与生态的‘双重真金不怕火狱’
技艺差距：光刻机量产的“终末一公里”与EUV的“天堑”
新凯来的28nm浸润式光刻机虽已完成施行室考证，套刻精度<2nm，分辨率靠拢ASML的TWINSCAN NXT：2000，但量产之路仍布满险峻。业内东说念主士线路，其现时良率仅约70%，远低于ASML的95%以上，领略性也需在邻接运行中进一步考证。更严峻的是，7nm以下制程所需的极紫外光刻（EUV）技艺，还是新凯来的“技艺天堑”。EUV光源需13.5nm波长的高功率输出（>250W），而新凯来目前的光源技艺尚停留在193nm ArF阶段。此外，超精密镜面加工（名义爽快度<0.1nm）依赖的离子束抛光开导，仍被德国蔡司和日本佳能紧紧掌控。突破这些瓶颈，至少需要3-5年的勾通攻关和高额参加。
生态壁垒：客户信任与工艺适配的“隐形铁幕”
国际巨头如ASML、应用材料与台积电、三星已构建起数十年的“开导-工艺-材料”闭环生态，这种默契如同“隐形铁幕”，让新玩家难以浸透。以台积电为例，其5nm产线使用的ASML EUV光刻机，与应用材料的千里积开导、KLA的检测系统无缝整合，工艺参数早已固化。新凯来要想挤进这一世态，不仅需要开导性能达标，还需克服客户信任度和工艺适配周期的双重壁垒。中芯国际一位工程师坦言：“新凯来的开导性价比高，但咱们不敢卤莽替换入口开导，怕影响产线领略性。”这种“信任规模”可能比技艺差距更难跳跃。
发展远景：政策、技艺、群众化的“三驾马车”
政策红利：200亿好意思元替代空间的风口
SEMI预测，2024年中国半导体开导市集范围将达320亿好意思元，但国产化率仅14.5%，意味着每年有超越270亿好意思元的开导采购依赖入口。若国产化率提高至30%，替代空间将超越200亿好意思元。新凯来正站在这一风口上。深圳政府的“千亿级半导体产业基金”已为其注入超10亿元资金，国度集成电路大基金二期也传出对其的关爱。2024年出台的“国产开导采购优先”政策，更径直激动其订单量激增50%。一位投资东说念主驳倒：“政策是新凯来的隐形翅膀，改日三年将是它起飞的黄金期。”
技艺趋势：AI与新能源的“需求引擎”
AI芯片和高性能辩论（HPC）的爆发，以及新能源产业的升起，为新凯来提供了天赐良机。
AI芯片（HBM封装）：高带宽存储（HBM）封装需求激增，尤其在CoWoS（Chip on Wafer on Substrate）技艺中，PVD开导是要害。新凯来的普陀山系列针对此优化了铜互连千里积，膜厚均匀性<2%，已进入中芯国际HBM产线考证，霸占了台积电以外的先发上风。
新能源（SiC功率器件）：SiC器件在电动车和光伏领域的需求年增30%，新凯来的峨眉山EPI开导支抓6500V SiC MOSFET制造，2024年获比亚迪批量订单，托福量超20台。这不仅让新凯来在第三代半导体市集站稳脚跟，也为其带来了超5亿元的营收增量。
技艺趋势如同“需求引擎”，激动新凯来从角落玩家走向中枢舞台。
群众化扩展：从“中国制造”到“群众智造”
新凯来并未称心于国内市集，其群众化贪图正在显现。斟酌到2028年建成10个研发中心，包括德国慕尼黑（光学技艺）、新加坡（工艺考证）和好意思国硅谷（东说念主才储备），国外市集份额打算锁定5%。2024年，其ALD开导已通过越南某晶圆厂的初步测试，反映速率比应用材料快50%的上风，让国外客户咫尺一亮。业内分析师预测，若新凯来能在东南亚和欧洲市集站稳脚跟，其年营收有望突破50亿元，成为挑战国际龙头的“中国柬帖”。
从“单点’到‘系统”：一场技艺与时间的竞走
新凯来的挑战与远景，如归并枚硬币的两面。技艺差距和生态壁垒是短期内的“拦路虎”，但政策红利、技艺趋势和群众化机遇却是长久的“助推器”。从ALD、PVD的单点突破，到光刻机、量检测的系统解围，新凯来正在用技艺和时间竞走。若能在EUV领域已毕零的突破，或将澈底改写中国半导体开导的幸运。
伦理片在线伦理片观看六、结语：深圳格式的“半导体解围样本”
新凯来以深圳为最先，用技艺与贪典籍写了中国半导体开导从追逐到超越的壮丽篇章。
新凯来是“深圳格式”的最好阐述者：政府基金提供“弹药”，市集化运营激励“活力”，群众引才注入“机灵”。以技艺自主和产业链协同为双核，它从ALD、PVD的“星星之火”，迈向光刻机、量检测的“系统燎原”，不仅填补了国产开导的空缺，更点火了中国半导体产业从“联想强”向“制造强”转型的但愿。
它的每一步皆真义真义深切：每台开导的落地，皆是对国际足下的一次冲击；每项技艺的突破，皆是对“卡脖子”窘境的一次反击。若改日能在EUV光刻机、EDA软件等“王冠明珠”领域撕开罅隙，新凯来或将成为重塑群众半导体疆域的要害棋子。正如一位行业不雅察家所言：“新凯来不是一家普通公司，它是中国科技崛起的缩影——贪图勃勃，要领坚实。”在深圳这片改动热土上，新凯来的故事才刚刚运行，而它的终章，约略将书写在群众半导体汗青上。
